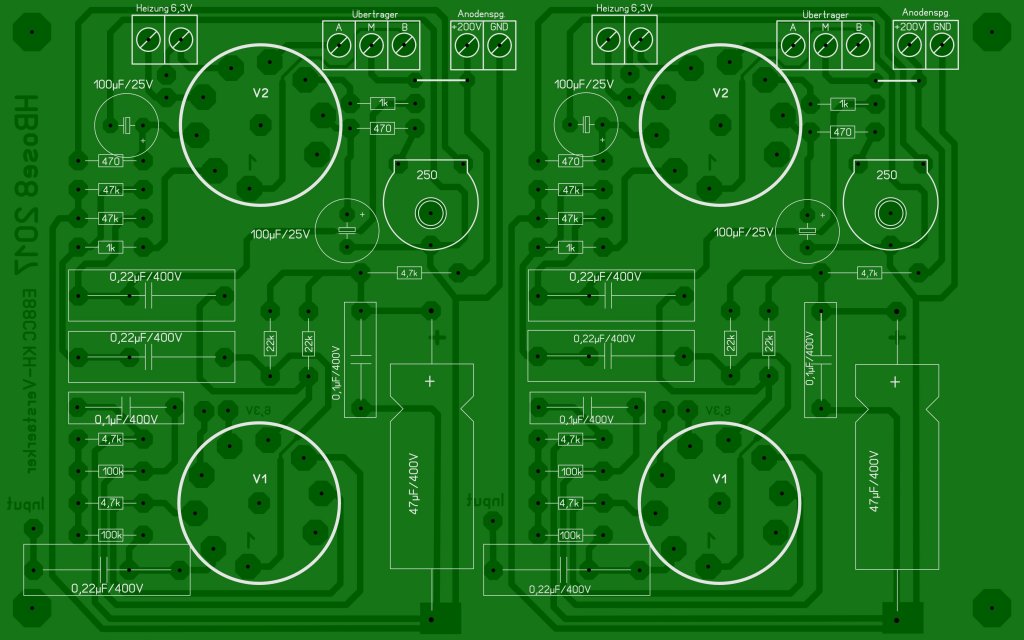

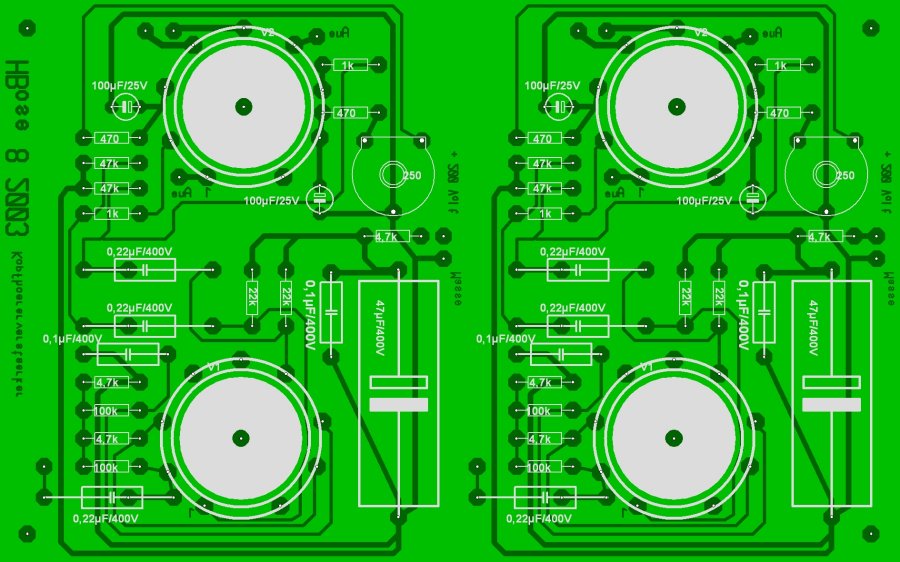

Verstärker 1 Kanal
| Home | Beschreibung | Schaltbild |
E88CC
Kopfhörer Verstärker
Bauteilliste
Verstärker 1 Kanal
| Menge | Wert | Bauteile |
| 2 | 0,1µF/400V | C1, C8 |
| 1 | 47µF/250V | C2 |
| 3 | 0,22µF | C3, C4, C6 |
| 2 | 100µ/25V | C5,C7 |
| 3 | 4,7k | R1, R11, R14 |
| 2 | 100k | R12, R13 |
| 2 | 22k | R2, R3 |
| 2 | 1k | R4, R15 |
| 2 | 470 | R5, R10 |
| 1 | 50k Poti log. | R6 |
| 1 | 250 | R7 |
| 2 | 47k | R8, R9 |
| 1 | Gegentakt
16k AÜ |
TR1 |
| 2 | E88CC | V1, V2 |
| 1 | Cinch Buchse | X1 |
| 1 | Platine 100x160mm | |
| 4 | 2pol. Klemme 5,08mm | |
| 2 | 3pol. Klemme 5,08mm |

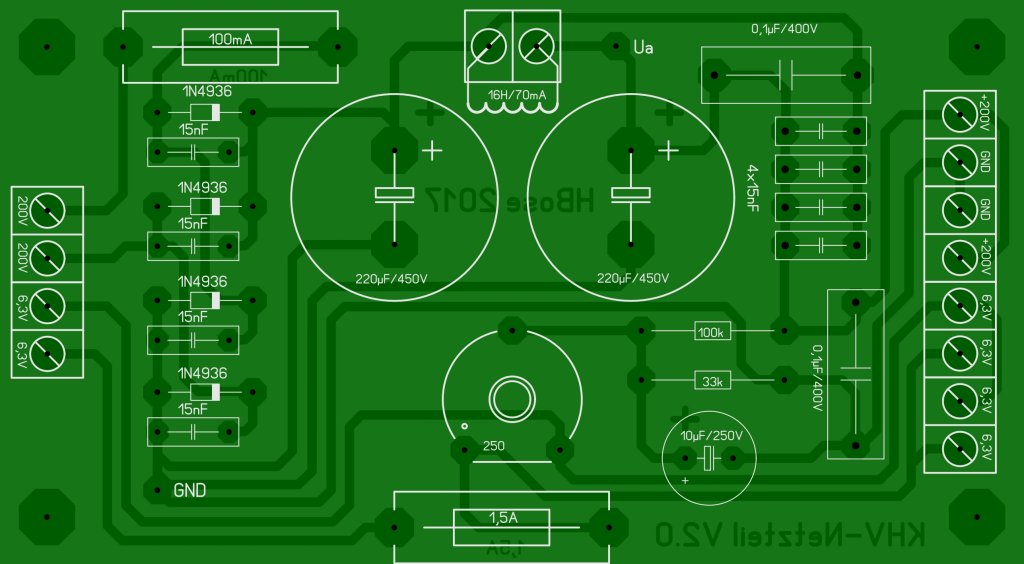

Bauteile Netzteil
| Menge | Wert | Bauteile |
| 4 | 1N4007 | B1 |
| 8 | 15nF/250V | C1-4,C7-10 |
| 2 | 0,1µF/400V | C6, C12 |
| 2 | 220µF/400V | C5, C11 |
| 1 | 10µF/400V | C13 |
| 1 | Drossel 16H/70mA | L1 |
| 1 | 100K/2W | R1 |
| 1 | 33k/2W | R2 |
| 1 | Trimmer 250 | R3 |
| 1 | Einschalter 250V/3A | S1 |
| 1 | Sicherung 250mA | SI1 |
| 1 | Sicherung 100mA | SI2 |
| 1 | Sicherung 1,5A | Si3 |
| 1 | Trafo 160V & 6,3V |
TR1 |
| 6 | 2pol. Klemme 5,08mm | |
| 1 | Platine 60x109mm |
