Textuhr mit DCF Empfänger und Nord/Süd Umschaltung

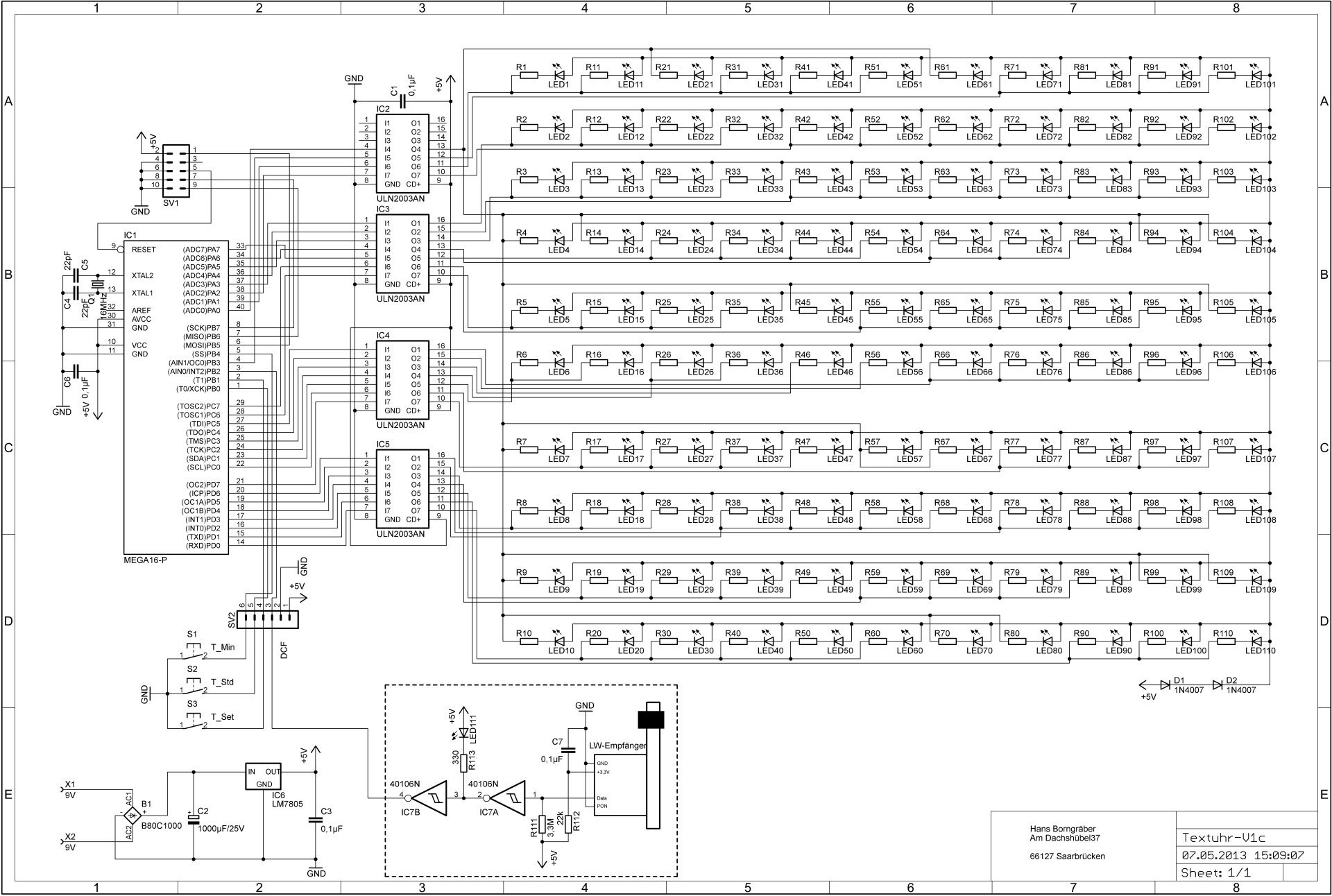

Schaltbild

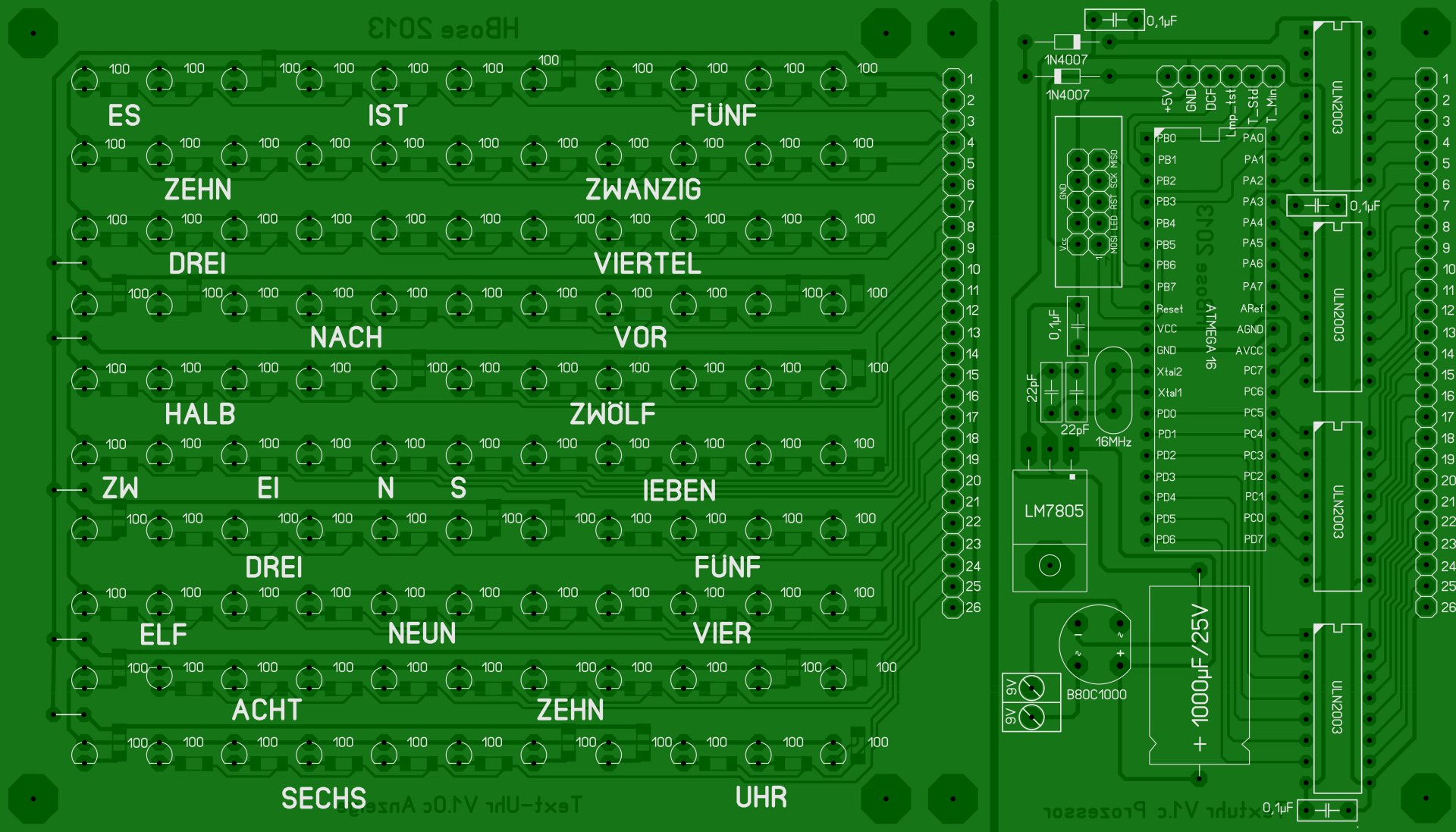

Bestückungsplan der Platine 1&2



Menge Wert Bauteil Bezeichner
1 B80C1000 Gleichrichter rund B1
4 0,1µF Keramik Kondensator C1, C3, C6, C7
1 1000µF/25V Elko C2
2 22pF Keramik Kondensator C4, C5
2 1N4007 Diode D1, D2
1 MEGA16-P µProzessor IC1
4 ULN2003AN Treiber IC IC2, IC3, IC4, IC5
1 LM7805 Spannungsregler IC6
1 40106N Schmitt-Trigger IC7
110 LED3mm weiss LED3MM LED1 - LED110
1 16MHz Quarz HC49 Q1
110 100 SMD 1206 R1 - R110
1 3,3M Widerstand 1/4W R111
1 22k Widerstand 1/4W R112
1 330 Widerstand 1/4W R113
3   Taster S1, S2, S3
1 2x5 Stiftleiste ISP Anschluß SV1
1 1x6 Stiftleiste Externe Schalter SV2
2 9V MPB1 X1, X2
1 Stiftleiste 26pol. Platinenverbindung
1 Buchsenleiste 26pol. Platinenverbindung
