RIAA Phono Vorverstärker Pläne

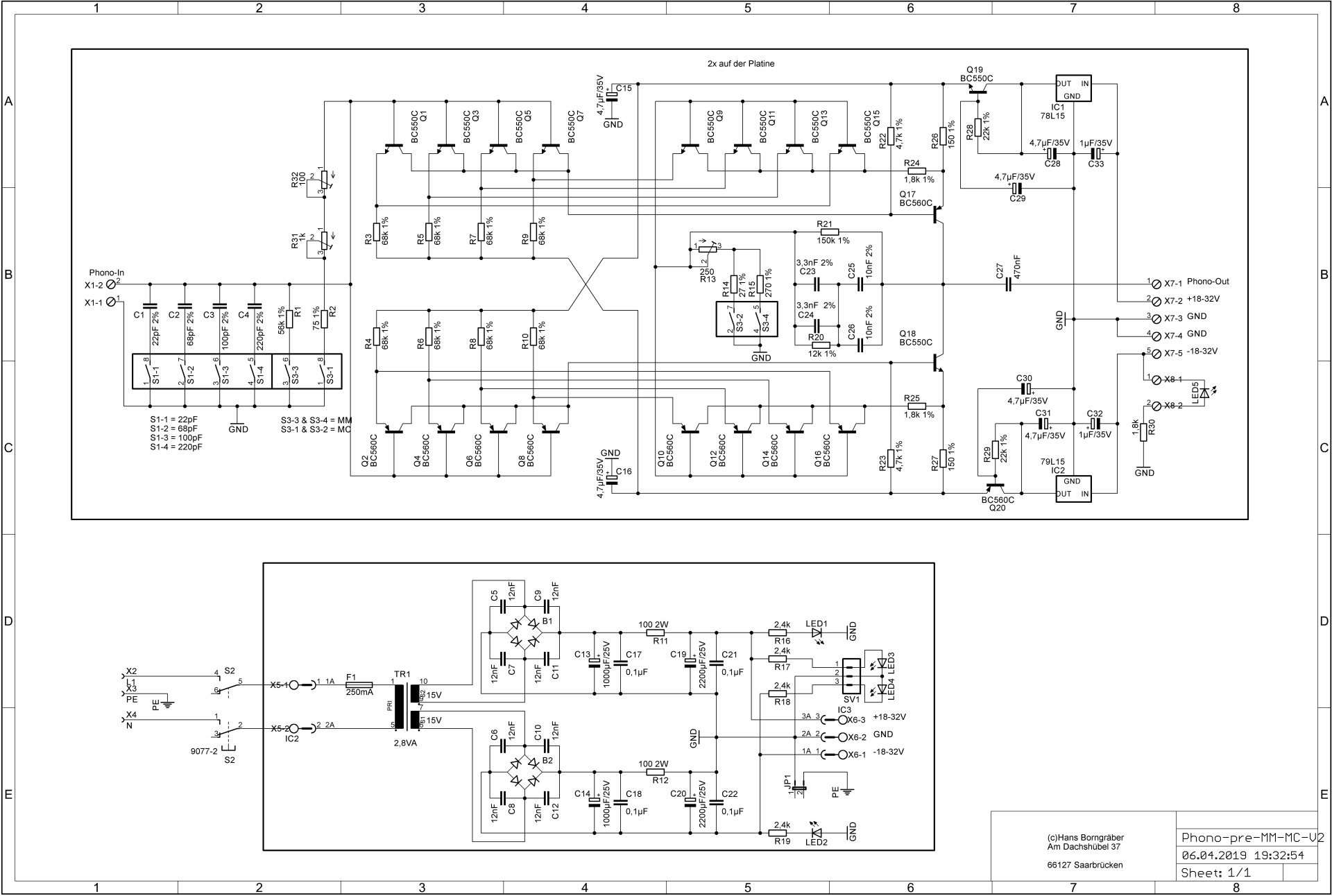

Schaltbild Verstärker und Netzteil

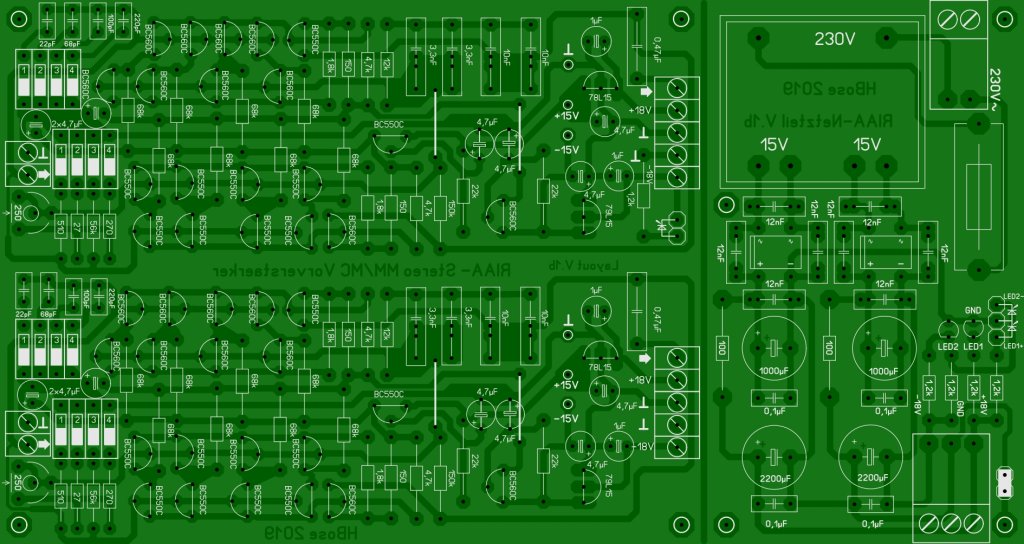

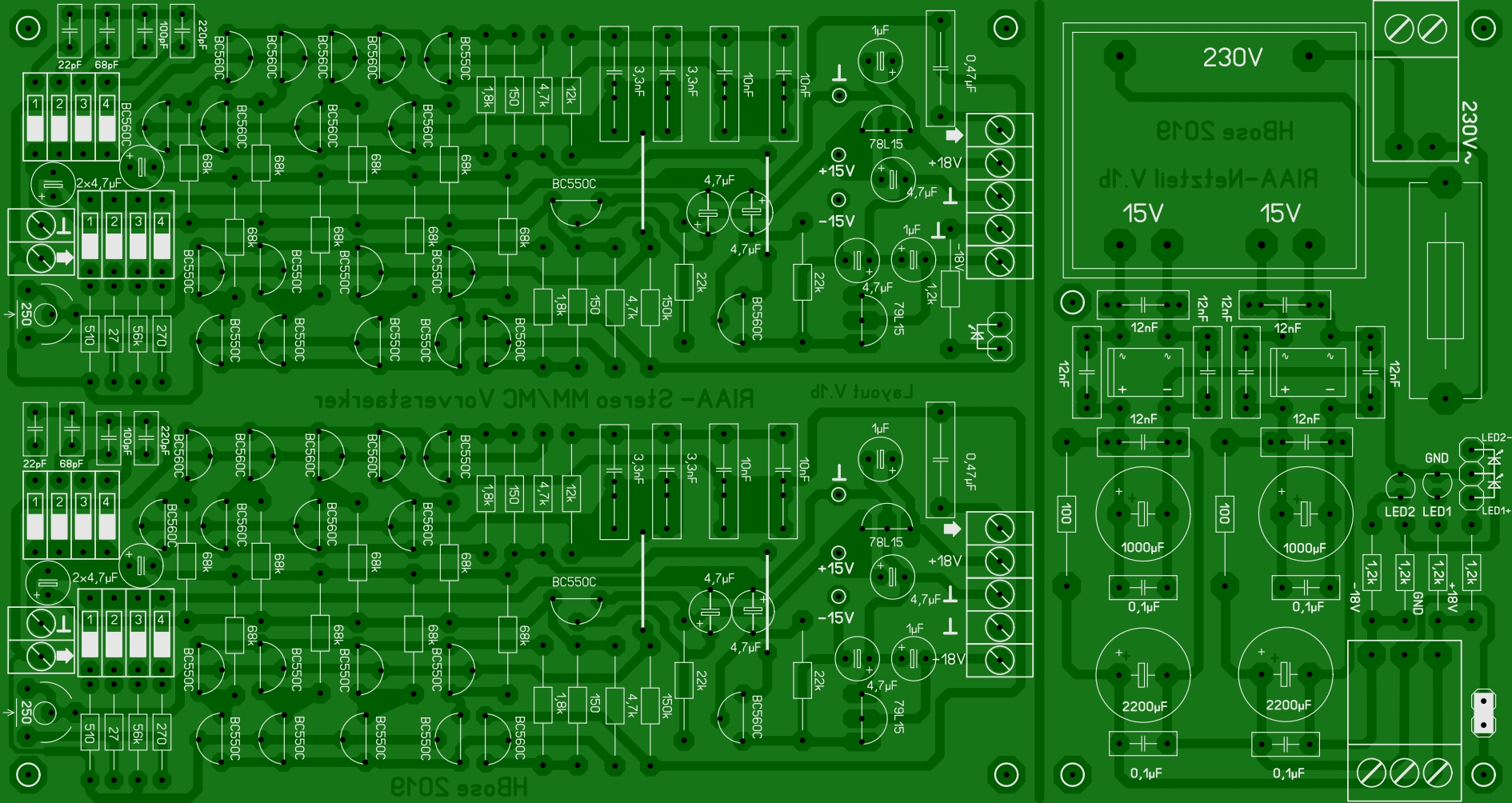

Bestückungsplan Verstärker und Netzteil


Bauteile ohne mechanische Bauteile
Anzahl Wert Bauteil Gehäuse Nummer
2 B-DIL B-DIL B1, B2
2 22pF 2% Kondensator Glimmer C1
2 1000µF/25V Elko RM 5 C13, C14
12 4,7µF/35V Tantal Elko RM 2,5 C15, C16, C28, C29, C30, C31
4 0,1µF Kondensator RM 5 C17, C18, C21, C22
2 2200µF/25V Elko RM 5 C19, C20
2 68pF 2% Kondensator Glimmer C2
2 3,3nF 2% Kondensator Glimmer C23
2 3,3nF  2% Kondensator Glimmer C24
4 10nF 2% Kondensator Glimmer C25, C26
2 470nF Kondensator Glimmer C27
2 100pF 2% Kondensator Glimmer C3
4 1µF/35V Tantal Elko RM 2,5 C32, C33
2 220pF 2% Kondensator Glimmer C4
8 12nF Kondensator RM 5 C5, C6, C7, C8, C9, C10, C11, C12
1 250mA SHK20L SHK20L F1
2 78L15 15V pos. IC1
2 79L15 15V neg. IC2
5 LED5MM LED5MM LED1, LED2, LED3, LED4, LED5
20 BC550C BC550C TO92-EBC Q1, Q3, Q5, Q7, Q9, Q11, Q13, Q15, Q18, Q19
20 BC560C BC560C TO92-EBC Q2, Q4, Q6, Q8, Q10, Q12, Q14, Q16, Q17, Q20
2 56k 1% Metallschicht 1% R1
2 100 2W MOX 2 W R11, R12
2 250 PT-6 PT-6 R13
2 27 1% Metallschicht 1% R14
2 270 1% Metallschicht 1% R15
5 1,2k Metallschicht 1% R16, R17, R18, R19, R30
2 510 1% Metallschicht 1% R2
2 12k 1% Metallschicht 1% R20
2 150k 1% Metallschicht 1% R21
4 4,7k 1% Metallschicht 1% R22, R23
4 1,8k 1% Metallschicht 1% R24, R25
4 150 1% Metallschicht 1% R26, R27
4 22k 1% Metallschicht 1% R28, R29
16 68k 1% Metallschicht 1% R3, R4, R5, R6, R7, R8, R9, R10
4 DIP04S DIP04S S1, S3
1 Netzschalter 2 polig S2
1 2x15V 2,8VA EI30-2 EI30-2 TR1
