ECL86 SE Verstärker

Technische Daten:

Leistung 4 Watt
Röhrenbestückung 2 x ECL 86
Frequenzgang 21 Hz bis 51 Khz
Klirrfaktor ca. 0,4% bei 0,5 Watt
Eingangsempfindlichkeit 0,775 V
Schaltungsart SE Klasse A



Diese Schaltung ist die Weiterentwicklung des HBOSE3. Auch hier wird eine Verbundröhre eingesetzt, die ECL 86 (PCL 86). Sie ist beiweitem noch empfindlicher als die ECL 82 und machte bei der Dimensionierung vorallem der Triodenbeschaltung richtig Ärger. Sie neigt extrem zum schwingen. Die jetztig Dimensionierung der Beschaltung trägt dieser Eigenschaft Rechnung und ist nachbausicher. Als AÜ kommt der Universalübertrager von Gerd Reinhöfer zum Einsatz.


Nachbau der Verstärkers von Thomas Günther aus Deutschland

Nachbau des Verstärkers von Gino Colombo aus der Schweiz

Nachbau des Verstärkers von Frans Scheyving aus Belgien

Nachbau des Verstärkers von Andreas Kirschner aus Deutschland

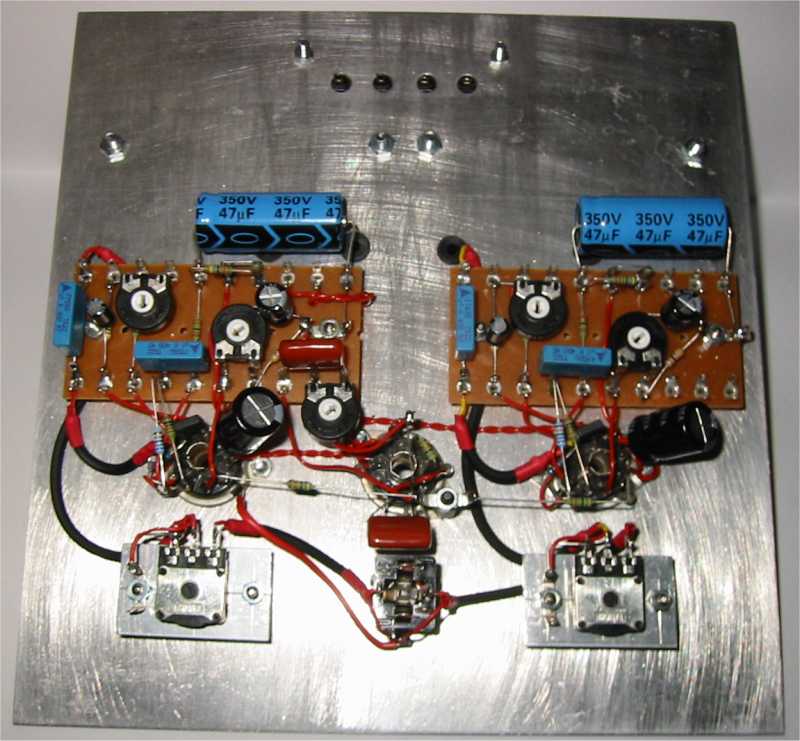

Versuchsaufbau und Rohbau
